FWL – SOFTWARE METAL PLUS

METAL-PLUS é uma solução micrografia abrangente para estudos metalográficos. Os módulos de software disponíveis estão em conformidade com todos os padrões nacionais e internacionais equivalentes. Os assistentes disponíveis são: Tamanho de grão ASTM E-112, E-930, E1181, ISO 643-03, JIS G 0551-05 BS 490 DIN 643-03, IS-4748-88, SIS 111101 GOST 5639-82. Determinar o tamanho do grão ferítico e austerítico no aço. Os métodos disponíveis são:
1. Método de interceptação linear automática. Método planimétrico de Jeffries.
2. Método de interceptação de escala aberta automática e semi-automática Snyder e graff.
4. Método de comparação.
5. tamanho de grão ALA
6. tamanho de grão selecionado.
7. contagem manual etc.

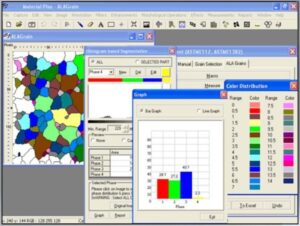

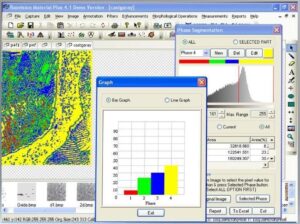

O módulo de segmentação em uma amostra mede a porcentagem de volume de fases de maneira totalmente automática e está associado a uma constituição conhecida da amostra. Como uma fase é detectada e sua área é estimada com base em sua intensidade / escala de cinza, uma opção para delinear fases a partir do histograma também é fornecida, várias fases são identificadas por superposições coloridas e podem ser exibidas simultaneamente para o mesmo campo de visão. Os dados de porcentagem de área para cada fase são exibidos na tabela de classes. Você pode processar e medir o número ilimitado de imagens e todos os dados estatísticos (área) serão acumulados na tabela de classes. Grafite não metálica

ASTM E-1245 E ASTM E45-97, ISO 4163-82, DIN 50602

Wizard determina o conteúdo de não metálico. Inclusão em produtos de aço laminados ou forjados. Segundo a ASTM, a expressão dos resultados está no grupo A, b, C, D juntamente com a segmentação de espessura / espessura e seu nível de gravidade. Descarburação

ASTM E1077, ISO 3887, JIS-0557-98 BS-6617, IS-7754 DIN 50192.Módulo de carburação destinado a medir a profundidade descarbonetada do aço devido ao aquecimento a temperaturas elevadas durante o trabalho a quente ou pela detecção de alterações na microestrutura, dureza ou carbono conteúdo na superfície. A profundidade descarburada é tomada como a profundidade em que se observa uma microestrutura, dureza ou teor de carbono uniforme no material de base. O sistema de análise de imagem do microscópio é preciso para
amostras como laminadas a quente, forjadas, recozidas e normalizadas. O software realiza medições interativas de descarbonetação total, parcial ou total em conformidade com os padrões da indústria.

Grafite Lamelar

Módulo de grafite lamelar é simples e direto. Você precisa apenas descrever a amostra e coletar e a imagem da amostra restante é suportada por algoritmos de análise de imagem poderosos e complexos. Estes módulos avaliam e quantificam de uma forma totalmente automática e consistente FORM (designada por romano no l para Val), tamanho (designada por árabe no 1 a 8) e tipo A em grafite é determinada com uma ampliação de 100 e tamanho da área recomendada é 80mm.Resultado e imagens podem ser exibidos e armazenados em qualquer um dos padrões da indústria Microsoft Access database, onde facilidade de busca pode encontrar rapidamente os resultados de uma análise particular usando informações exclusivas como cliente, tipo de amostra, dados, operador etc.

Porosidade ASTM 247 Os poros na fundição são estimados e reportados com base na intensidade.  A porcentagem é calculada.

Grafite Esferoidal

A grafite esferoidal (Nodules) em ferro fundido é analisada identificando os padrões industriais apropriados. O software determina a proporção de grafite de forma não redonda, por exemplo, grafite vermicular. Os nódulos para (designados pelo árabe no 1 a 8) são relatados juntamente com Nodules / sqmm calculados. O artefato pode ser reconhecido e ignorado. Após a medição e classificação de grafite, o software apresenta o resultado nos formatos gráfico e estatístico. Os dados brutos da análise morfológica completa também são exibidos. O resultado e as imagens podem ser exibidos e armazenados no formato de banco de dados de acesso da Microsoft ou em um banco de dados integrado, juntamente com informações exclusivas como cliente, tipo de amostra, dados, operador, etc.

Espessura do revestimento
O método de teste abrange a medição da espessura local de revestimentos de metal e óxido por exame microscópico de seção transversal.

CONFIGURAÇAO :

EDIÇÃO DE IMAGEM VISÃO
• Recortar, Copiar e Colar.
• Cópia selecionada por mão livre AOL controlada por quatro teclas de seta disponíveis no teclado ou mouse com visualização de zoom.
• Cortar, duplicar, restaurar
• Redimensionar
• Compressão
• Conversão para outro formato BMP, JPG, TIF, PNG, GIF e PSD
• Preencha ou pulverize com a cor selecionada na parte selecionada.
• Criação de grade; Grades 5X5, 10X10 e 100X100 (ou células).
• Curva da ferramenta de desenho, linha, quadrado e círculo com controle de nó e disposição para alterar a cor e a espessura da linha.
• Escreva texto em qualquer cor ou fonte.
• Ponteiro para colocar em um objeto em uma das quatro direções, com disposição para alterar sua cor e espessura.
• Borracha funciona apenas na linha, seta ou em qualquer ferramenta de desenho (não na imagem original)
• Câmera Lucida
• Recurso de montagem para mesclar a imagem armazenada. Útil para mesclar diferentes focos da mesma imagem.
• Zoom in / out
• Pré-visualização com zoom
• Rotação em 90, 180,270 ou personalizado
• Imagem invertida; eixo horizontal ou vertical
• Histograma de intensidade.
• Informação da Imagem
• Refazer / Desfazer em todas as operações.

PROCESSAMENTO DE IMAGEM
• Subtração de fundo e aprimoramento de 4 contraste de imagens coloridas ou em tons de cinza
• Funções de imagem aritméticas (Matemática booleana; Adicionar, AND, OR, XOR, DIFF, MIN, MÁX, +, -, /, * e Simples).

FILTROS DE ROTINA
• Inverter, Brilho, Contraste, Matiz, Saturação, Borrão, Ruído Remover, Gravar, Gravar, Gama R, Gama
G, Gama B, Amarelo, Magenta, Ciano, Mosaico, Suave, Dessaturação, Pseudo Cor, Colorir, Oleificar, Despeckle,
Posterizar.

FILTROS ESPECIAIS E KARELES
• Alto Impulso,Alta especial,Baixa passagem Espacial , Classificação (Max, Med, Min), detecção de pontos, detecção de linha, homogeneidade

DETECÇÃO DE BORDA
• Laplacing, Sobel, Krisch, Gradiente de Prewitt, Shift e Diferença, Combinar, Base de Contraste, Rápida, Alcance e Variância.

MORFOMETRIA
• Esquelização, Poda, SKIZ, Equalização de Histograma, Suavização de Histograma, Pico de Histograma, Vale de Histograma, Segmentação por Acima / Abaixo e Quantizado, Contorção, Dilatação / Erosão em Imagens Binárias, Cinza e coloridas, Abertura / Fechamento em Imagens Cinzentas e Binárias, Abertura Especial / Fechamento, Divisão / Combinação de RGB, YUV, YIQ, XYZ e HSL, Alterando qualquer imagem para 1, 4, 8 e 24 bits, Eixo Medial. Transformação, meio-tom.
• Edição de Imagem, Media de Imagem, Subtração de Imagem, Multiplicação de Imagem.

MEDIÇÃO
• Calibração especial
• Medidas de linha para Distância, Comprimento, Largura, Perímetro, Ângulo, Raio de Três Pontos.
• Área por linha fechada controlada por quatro teclas de seta disponíveis nas setas do teclado com visualização ampliada.

Especificações:

• CCD: 2/3 em alta densidade CCD; número total de pixels: 14 milhões (efetivo 14 milhões)
• Pixels graváveis: 4.288 x 3.216Vpixels
• Sensibilidade: 0.53V/Lux-Secondat 550nm
• A/D Conversão: 8 bit não comprimido e 12 bit digitalizado
• Taxa de Frame (Modode Vídeo): 12 FPS na resolução máxima e 3 FPS na resolução mínima.
• Relação largura e altura da imagem: 4:3
• Filtro de Raio Infravermelho: BP680
• ESPECTRAL de 400 nm a 700nm
• Tipo de sensor: CMOS
• Formatação óptica: C ½.”
• Tamanho do pixel (µm): 2.2*2.2
• Área da imagem: 5.70*4.28*7.13 diagonal
• Dimensões: 48mm x 70mm x 98mm

Software análise de captura e análise de imagens – ToupView

Medição de tamanho, área, legenda, configuração de contraste, brilho, escala cinza, tempo de exposição, cálculo automático em branco, ajuste de cores, gama, brilho, foco, otimização da exposição automática, time-lapse regulado para funcionar automaticamente.

Suporte para banco de dados compatível com Excel. Suporta diversos formatos da gravação, com BITMAP, JPG e TIF. Imagem em tempo real Passagem de informação e energia através de um cabo USB, direto para o PC, Notebook, datashow. Acessórios úteis e necessários para o perfeito funcionamento do sistema adaptável aos
microscópios atuais. Adaptador C-Mount em aço inoxidável com rosca universal e lente redutora intermediária de 0,5x permitindo parfocalidade simultânea da imagem entre o tubo trinocular e o PC. Compatibilidade com os sistemas 32bits- WindowsXP , Vista ,Windows 7,8,10 TODOS 32bit & 64bit Acompanha cabo USB (3m).
