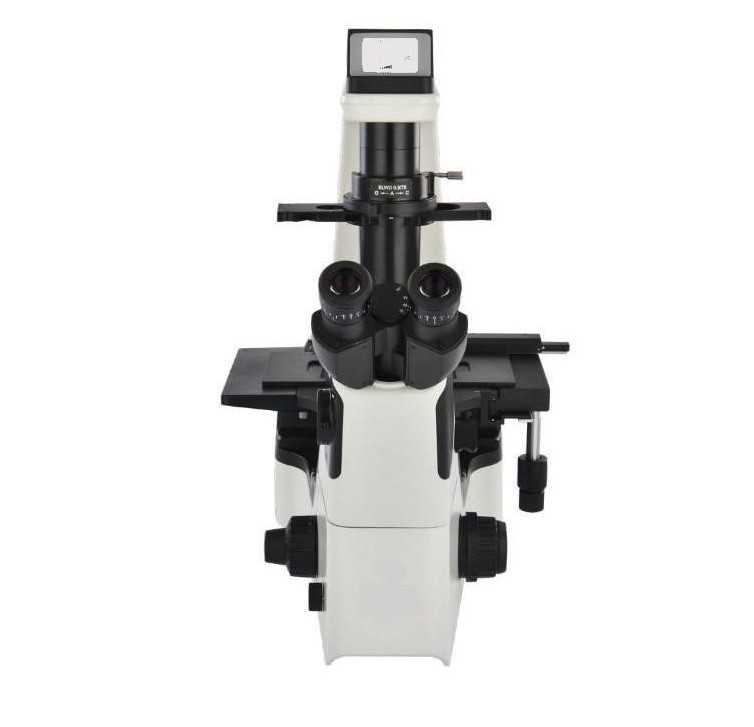

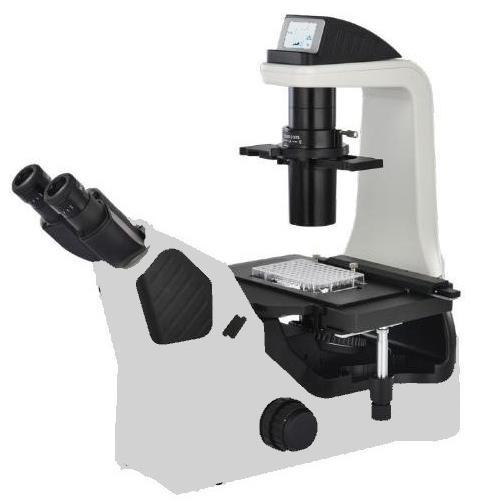

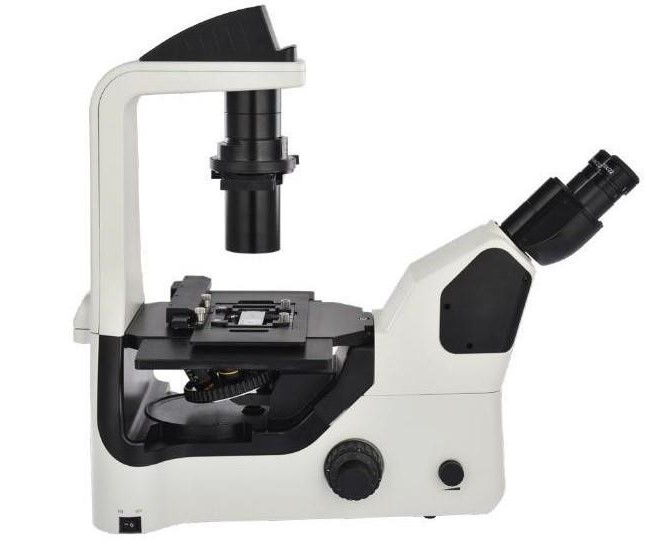

FWL – INVERT 7000 STAR

Sistema modular de Microscopia Invertida Tubo Trinocular com posição Design ergonômico, iluminação de LED, especialmente configurado para trabalhos Avançados de Rotina e Pesquisa em campo Claro, e contraste de Phase, Possibilidade Futura de Epi-Fluorescência composto.

Especificações Técnicas



Estativa	Microscópio invertido, com aplicações em campo claro, contraste de fase (Iluminação incidente de 5 wats LED) Estativa principal do microscópio invertido FWL INVERT 7000 STAR corpo robusto e engrenagem construído em metal resistente a corrosão e estável, com Iluminador LED de 5W, coluna perfilada de 360 mm e lâmpada pré centrado de LED, Sistema de TELA de LCD FRONTAL em cima da Coluna Perfilada(para melhor Visualização) Com Sistema de gerenciamento de iluminação que permite regular a intensidade de luz para diferentes Objetivas e Epi-Iluminador LED. Revolver Quíntuplo com suporte para até 5 objetivas. Com movimento da platina no Possibilidade Futura para Blocos de Filtros de Epi-Fluorescência: Comprimentos de ondas – Excitação UV= 330-380 nm V= 380-420 nm B= 420-490 nm G= 500-550 nm IR= 580-645 nm Estativa com modelo Stand-by, desligamento automático para economia de energia. Quando o microscópio estiver um tempo sem ser utilizado.
Iluminação	Iluminador Incidente por LED 5Wcom coluna perfilada com tela de LCD Frontal para Agenciamento da iluminação Lâmpada pré-centrado(LED 5W)
Comandos Bilaterais	Macrométricos e Micrométricos com Focalização através de comando Macrométricos (37,6 mm/Rotação) e Micrométricos (0,2mm/Rotação) Ajuste de torque do comando macro e de parada.
Sistema óptico	Sistema Optico Infinito Universal (UIS)= CCIS composto de: Com toda trajetória óptica com tratamento anti-fungos
Platina	Platina retangular 200 X 245 mm com fixadores para placa, frasco ou lâmina (clips) e com janela de acrílico transparente para visualização das objetivas. Com movimento da platina no eixo X e Y de 128×86 com fixador universal para placa, lâmina e discos de diversos tamanhos, placa de Terasaki. Lisa com suporte para garrafas de cultura, terasaki, lâminas e placas de petri de Petri. Com deslocamento em X-128 e Y.-86 Kit de ferramentas básicas para instalação dos acessórios
Charriot	Charriot com controle do lado direito e regulagem de altura para acomadar os punhos na bancada para melhor Ergonomia
Tubo Observação	Tubo Trinocular com saída Lateral (Trinocular) com sistema tipo Seidentopf com inclinação de 45º Rotação de 360º, ajuste distância interpupilar de 48 a 75 mm, com correção de +/- 5 dioptrias em ambas as oculares inclinação ergonômica de 45 graus, distância de 400mm com a bancada; Saida lateral a esquerda para câmera de vídeo com divisor 20/80 na câmera e Sistema de ajuste de altura do tipo Borboleta.
Oculares	Par de Oculares de 10X. Campo de visão de 22mm . Possibilidade de ocular de 15x/ 15 mm e 20x/12mm
Condensador	Condensador tipo torrede Longa Distabcia de trabalho para uso em campo claro e contraste de fase para longa distancia (Extra longa distancia de trabalho) com lente para distancia trabalho (DT)=75mm, com AN de 0.40, Com slot para Slide de Contraste de fase com 3 Posições Ph0-BF – PH1
Fonte Energia	Bivolt – Automático 100- 240 Volts
Botão controle de intensidade	Incidente- LED – 5W com regulagem por com knob do lado direito

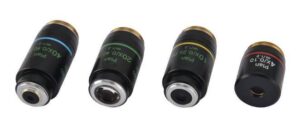

Objetivas	Sistema Optico Infinito Universal (UIS-CCIS) composto de: – Objetiva INF-PL-Ph-0 de 4x/NA 0.10 WD 30mm LWD (Longa distância de Trabalho) – Objetiva INF-PLAN – PH-1 de 10x NA 0.28 WD 14 mm – LWD – Objetiva INF-PLAN – PH -1 de 20x NA 0.40 WD 6.5 mm – LWD – Objetiva INF-PLAN – PH-1 de 40x NA 0.60 WD 3.0 mm -LWD
Acompanha	– Fonte externa bivolt automática com Ignitor para Lâmpada LED-5W – Caixa de lâmpada (LED – Embutida) – Kit de ferramentas básicas para instalação dos acessórios – Slide em corrediça para Anéis para contraste de fase e campo claro – Suporte para trabalho com lâmina de de vidro placa com 96 furos – Leneta auxilar para centralizaçao dos aneis de fase
Possibilidades Futuras	– Objetiva ótica infinita plana cromática fluorita de 60x longa distância – Platina aquecida de vidro para manutenção de temperatura de amostras vivas 37ºC. Sistema de Epi-Fluorescência – Sistema de captura e analises de imagens

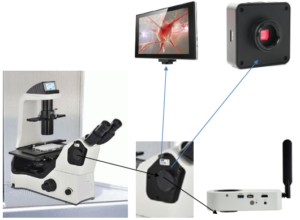

Saída lateral a esquerda para câmera de vídeo com divisor 50/50 na câmera

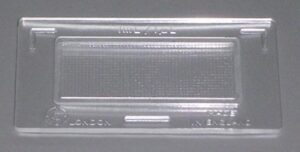

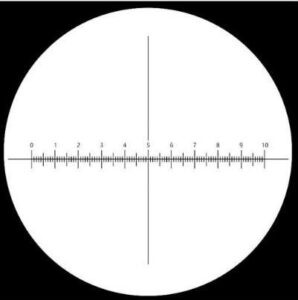

RETÍCULOMICROMÉTRICO 10:100 EM CRUZ – RETÍCULO WHIPPLE 10 x 10 LÂMINAS E SEDGWICKRAFTER











Observação celular profissional



Design ergonômico, operação confortável

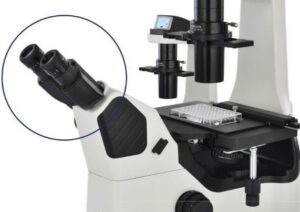

• Cabeça de visualização inclinada a 45°

A cabeça de visualização inclinada faz com que o usuário opere o microscópio em um posição confortável. Minimize a tensão muscular e o desconforto causado por longas jornadas de trabalho.

• Platina Mecânica com Charriot com regulável de altura para apoiar o punho sobrea bancada 200 mm

O usuário pode fazer um movimento confortável e suave durante o operação, melhorando assim a eficiência e o conforto do trabalho.

Alto brilho, iluminação LED de longa vida útil

• Iluminador LED, Adequado para Várias Observações

Com um sistema de iluminação LED de alto brilho e longa vida útil para transmissão e iluminação fluorescente, provendo brilho uniforme e iluminação fria.do tipo Luz do dia.



Conversor de Codificação das Objetivas

Pode memorizar o brilho da iluminação ao usar cada objetiva. Quando diferentes objetivas são convertidos entre si, a intensidade da luz é ajustada automaticamente para reduzir a fadiga visual e melhorar a eficiência do trabalho.

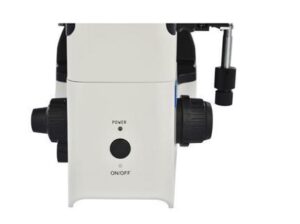

Use botão para obter várias funções

Clique: Digite o status de espera

Clique duas vezes: bloqueio leve ou desbloqueio

Rotação: ajuste o brilho

Pressione + rotação para cima: mude para a fonte de luz superior

Pressione + down-spin: mude para a fonte de luz sob

Pressione 3 segundos: Defina o tempo de desligamento a luz depois de sair

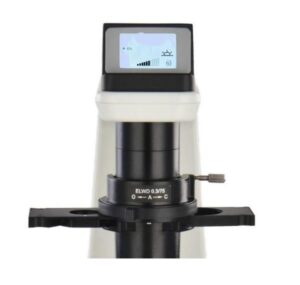

A exibição do estado de uso do microscópio

A tela de cristal líquido na frente do microscópio pode exibir o estado de uso do microscópio, incluindo ampliação, intensidade da luz, status de espera e assim por diante.

Iniciar & Modo de Trabalho Modo de bloqueio Desligue a luz depois Modo de saída modo de espera

Mais conveniente para amostragem de células e manipulação asséptica

• O mecanismo de controle do microscópio é Inteligente com excelente layout e fácil de opera

Os mecanismos de controle usados com frequência estão próximos ao usuário e em posição baixa. Este tipo de design torna a operação mais rápida e conveniente e reduz a fadiga causada pela longa observação.

Por outro lado, reduz o fluxo de ar e poeira causados pela operação de grande amplitude e é muito eficaz para reduzir a probabilidade de poluição da amostra. É uma forte garantia para a precisão e repetibilidade dos resultados experimentais.

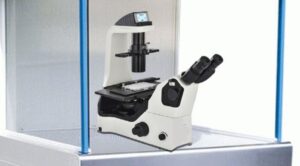

O corpo é compacto, estável e adequado para Trabalhos dentro do Fluxo Laminar

• Pode ser Esterilizado no Fluxo Laminar

Com a premissa de garantir o efeito da imagem, possui um design relativamente compacto. O volume e o peso do corpo são reduzidos o máximo possível em princípio de estabilidade. O corpo compacto possui revestimento anti-UV e pode ser colocado na bancada de fluxo laminar e ser esterilizado sob luz UV.

A amostragem e operação de células podem ser realizadas em bancada limpa

A distância entre o ponto do olho até o botão de operação e o botão de focagem é relativamente curta, e a haste do charriot é longa para apoio do punho na bancada . O Tubo de observação Está projetado para observação
de trabalho com a cabeça do operador para do lado de fora do fluxo, e a platina , as objetivas e a amostra no interior do Fluxo . Portanto, operador pode realizar a analises e a observação de células dentro do fluxo e observar confortavelmente do lado de fora.

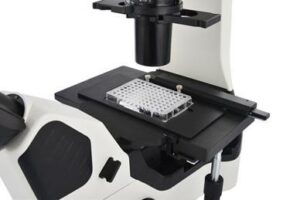

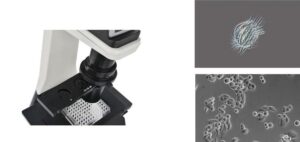

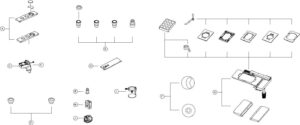

Vários suportes para diferentes recipientes de cultura

Vários suportes estão disponíveis para diferentes recipientes de cultura, como como placas de Petri, placas de poços e frascos de cultura. Assim como disponível para placas de Petri de tamanhos diferentes.



Transmissão Contraste de fase



Usando mudanças no índice de refração, imagens microscópicas de alto contraste de amostras transparentes podem ser obtidas com a técnica de observação de contraste de fase. A vantagem é que os detalhes da
imagem de células vivas podem ser obtidos sem coloração e corantes fluorescentes. Campo de aplicação: Células vivas em cultura, Microrganismo , Lâmina de tecido(incluindo estrutura núcleos subcelulares celulares e organelas). Para Trabalhos com ICS e FIV



Contraste de Fase de Modulação Hoffman



Com luz inclinada(Obliqua), alterando o gradiente de fase em variedade de intensidade de luz, pode ser usado para observar células não coradas e células vivas.







Contraste em relevo 3D

Mesmo sem componentes ópticos extras, a imagem 3D de brilho pode ser obtida apenas adicionando o controle
deslizante de ajuste. Para a nova técnica de FWL-Modulation Contrast Estão disponíveis placas de Petri de vidro e plástico. (FIV-ICS)







Observação fluorescente

Luz LED torna Observação em fluorescência mais fácil sem necessidade de Centralização da lâmpada.

• Brilho uniforme

Combinando com a iluminação Kohler, a lente Fly-eye oferece brilho para todo o campo de visão, seja através da ocular ou através da câmera.

• LED fácil de usar

Comparado com a lâmpada de mercúrio tradicional, o LED elimina a necessidade de centralização da lâmpada e com vida útil de longa duração (30.000H) Elimina substituições frequentes de lâmpadas, economizando
tempo e dinheiro. Também os problemas de pré-aquecimento, resfriamento e alta temperatura são resolvidos

LEDs Integrado com disposição para ate 3 LEDs Simultâneos.





















Escudo de contraste

O Contrast Shield pode efetivamente bloquear a interferência do luz externa, aumentar o contraste da imagem fluorescente e fornecer uma imagem fluorescente de alta relação sinal-ruído. Quando precisar
observação de contraste de fase, o Contrast Shield é muito conveniente para ser removido do caminho da luz, evitando interferência na qualidade do contraste de fase. E Fluorescencia.

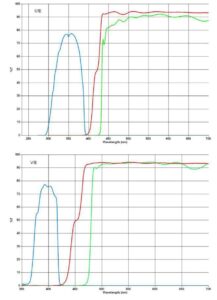

Filtro	Excitação (nm)	Dicroico (nm)	Emissão (nm)
UV	330-380	400	435
V	380-420	430	460
B	420-495	505	520
G	500-550	575	590
IR	580-645
