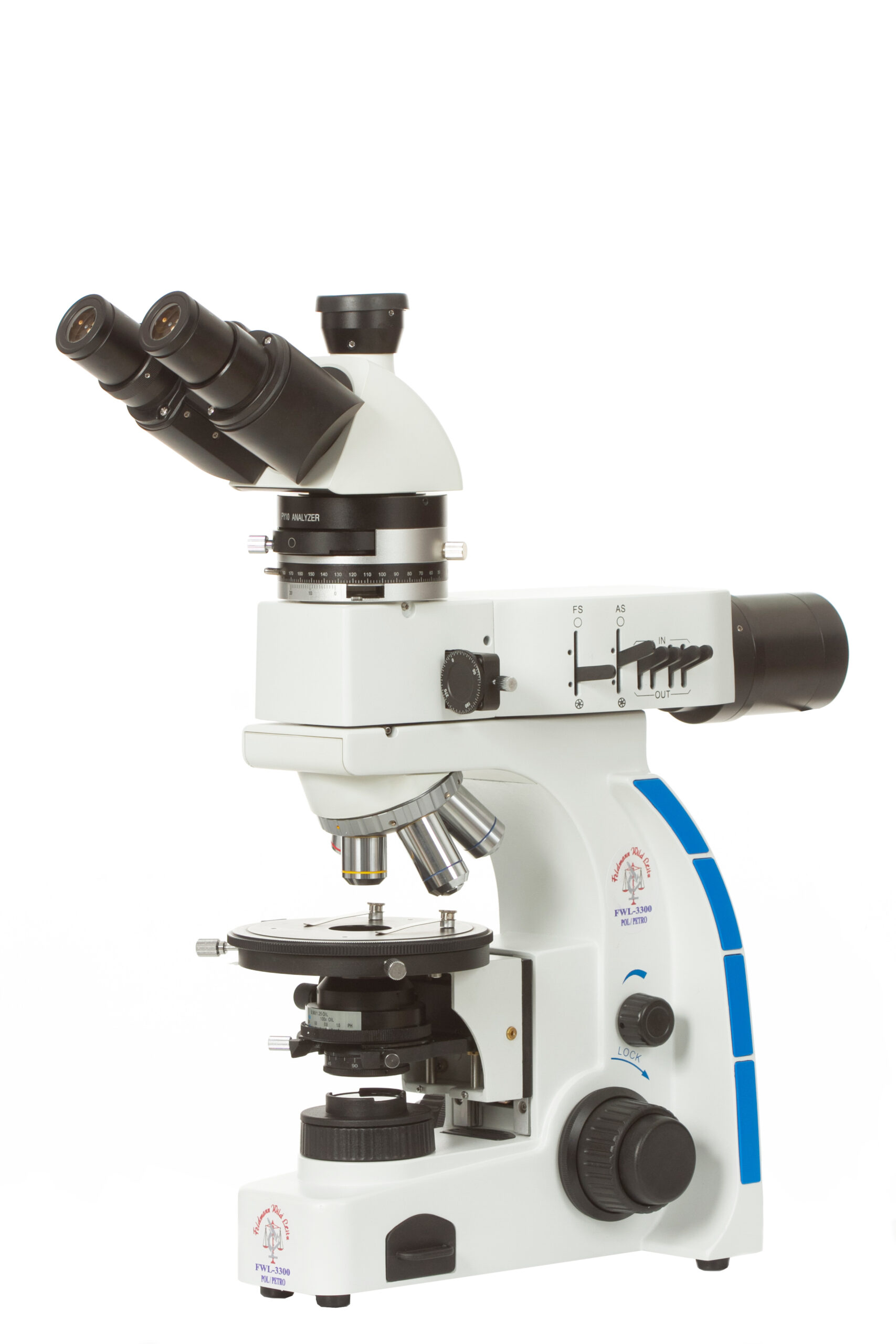

Microscópio óptico de Polarização (Petrógrafo /POL) para Luz Incidente e Transmitida com tubo Trinocular (Com 3ªsaída para sistema de Foto e/ou Captura de Imagem). Especialmente configurado Para Trabalhos avançados de Ensino, Rotina e Pesquisa em Luz Incidente e Transmitida por Luz halogênio (Opcional LEDs (Luz fria)) Conforme descrição Técnica abaixo:
| Especificação | |
|---|---|
| Tubo Trinocular | Tubo Trinocular /Pol Inclinado em 30 Graus com saída óptica para acoplar câmera com dois estágios de passagem de luz sendo 50% e 50%. Ergonômico tipo Siendentof com distancia interpupilar 50-75 mm inclinado em 30 graus Com campo de visão de 20mm.Para Oculares de 10X/20mm Lente de Bertrand incorporada para a técnica de Conoscopia e Ortoscopia Dispositivo Periscópico: Polarizador: 0º – Analisador: 0º – 180º provido de escala e movimento giratório. Lente de Bertrand com seletor giratório e dispositivo de foco. Compensadores: Gyps 1 λ, Mica ¼ λ com troca em movimento deslizante tipo slide. -Cunha de quartzo. Condensador 0,90 NA com lente basculante e diafragma Iris escalonado(Incorporado) |
| Oculares | WF 10x/20 mm; Ajustável com regulagem de dioptria acompanhado de reticulo em cruz para centralização das objetivas e platina giratória e Reticulo Quadriculado Reticulo quadriculado com suporte e reticulo em cruz milimetrado com suporte. Lâmina Micrométrica padrão de com 1mm / e 100 divisões. |
| Objetivas | Plana Livre de stress -Especialmente configuradas para as técnicas de Conoscopia e ortoscopia Luz-Diascopica)=-Transmitida
Objetiva POL- Plan –Trans. 4X AN=/0.10 POL; Inf. Luz Periscópica (Refletida) Módulo com analisador/lente Tipo Bertrand, luz transmitida para figuras de interferência polarizadores inferior e superior em Cristal Birrefringente Originando Luz polarizada. |
| Revolver porta Objetivas | Revolver porta objetivas Quadruplo reverso com sistema de rolamento por esferas. Com dispositivo para centralização das Objetivas e movimento giratório (Reverso) Acompanha par de chaves para centralização das objetivas. -Lâmina padrão de 1mm / 100di |
| Estativa + Platina Mecânica circular giratória |
Estativa básica, com acabamento em pintura anticorrosiva, Platina circular confeccionada em material nobre com comandos de focalização macro e micrométrico bilateral e coaxial, com ajuste manuais e torque de pressão de focalização (com possibilidade futura de motorização), controle contra quebra de lâminas, e iluminador embutido na base de 12V/20W halógena LED (Opcional lâmpada LED de 5W-Cliente deve escolher ), de alta durabilidade alto brilho, com controle de intensidade e chave liga/desliga
-Platina Circular giratória em 360 de 148 mm de diâmetro, graduada e giratória 360°, com Charriot -Porta amostra com deslocamento X/Y – Botão macrométrico com alcance focal de 28 mm e escala com deslocamento micrométrico de 0.002 mm -Charriot sob platina com movimento X =47 mm Y =27mm. -Iluminação Transmitida (Diascopica)/Episcopica(Refletida)
Iluminação: Transmitida Totalmente incorporado na base Lâmpada halogênio 12V 20W com ajuste de intensidade luminosa.(Opcional LED de 5W com duração de 50000 Horas -O Cliente deve definir qual prefere ) |

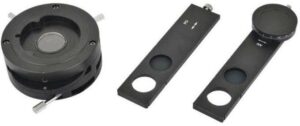

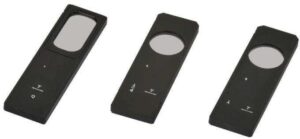

| Condensador Polarizador Filtros | Condensador Móvel tipo ABBE com Abertura Numérica N. A 0,85, parafusos de centralização para iluminação segundo Koehler e diafragma íris de abertura integrado, iluminando todo o campo de visão, para todos os aumentos. com analisador giratório em 360º incorporado Sistema de polarização com polarizador fixo incorporado na peça intermediaria do epi-iluminador e analisador giratório em 360º incorporado embaixo do condensador. Lâmina para ajuste de polarização, polarizador fixo / removível. Filtros incorporados ao condensador cor Azul. Luz do dia Placas acessórias de retardo de 1 lambda e 1/4 de lambda |

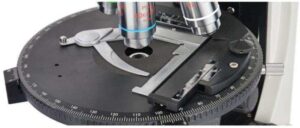

| Platina-Circular (Redondada) | Platina Giratória Circular Graduada com escala Vernier POL 360 Graus com par de pinças Para Fixação da Amostra coordenadas X/Y e escala Vernier trava ajustável superior de segurança para evitar quebra de lâmina.
Parafusos para fixação da platina. Com par de chaves de centralização para objetivas. |
| Iluminação | -Sistema de iluminação Transmitida, com diafragma de campo e dispositivo para centragem tipo “Koehler”,
-Transmitida de 12V/20W halogênio -sistema de iluminação Refletida com lâmpadas de halogênio com potência de 12Volts/50 Watts(Opcional LED) Ambas com controle de intensidade incorporado na Base Incidente /Refletida com Iluminador de Luz halogênio de Alta potencia com regulagem de Intensidade acompanha Módulo de Analisador e Polarizador Incorporado e Porta Filtro Azul Luz |
| Ferramenta de Medição | Reticulo Micrométrico com 100 divisões de 0.01mm Lamina Micrométrica para aferição do reticulo Micrométrico |
| Fonte Energia | Bivolt Automática 100 a 240- 50 a 60 |
| Acompanha | – Condensador de luz Pol ABBE NA= 0,85
– 1 Cabo para conexão com a rede elétrica 2.5m padrão IEC 60906-1 classe 1-Brasil; – 1 Capa de proteção; – 1 lâmina Micrométrica para calibração – 1 Retículo micrométrico em cruz com régua horizontal 10:100; – Botões Micrométrico e macrométrico bilateral. -Filtros Azul luz do dia Polarizador: 0º – Analisador: 0º – 180º provido de escala e movimento giratório. -Cunha de quartzo. Condensador 0,90 NA com lente basculante e diafragma Iris escalonado – Cabo de alimentação padrão Brasil – Capa para proteção contra poeira |
Recurso
1. Grau de pesquisa Polarizando Microscópio com Largo Aplicativo Faixa e Alto Confiabilidade.
(1) Transmissão observação: Brilhante Campo, Escuro Campo, Estágio Contraste.
(2) Reflexão observação: Brilhante Campo, Escuro Campo, Polarizando, Fluorescente, Estágio Contraste (DIC).
(3) Múltiplo Tipos de Compensadores são disponível.
2. Excelente Óptico Qualidade e Forte Estabilidade.
(1) Infinito óptico sistema e 10X/25mm ocular fornecer a alto definição e largo visualizar campo.
(2) Kohler Iluminação Sistema com Uniforme Iluminação faz o microscópico imagem mais realista e o os resultados são altamente repetíveis.
(3) Sem tensão Plano Objetivos Fazer Imagem Mais Preciso.
(4) Centro Ajustável Sêxtuplo Porta-objetivas permitir mais Objetivos.
(5) Alta precisão Giratório Redondo Estágio, diâmetro 190mm, pré-centrado, anexável XY estágio é opcional.
(6) O polarizando definir inclui 0-360° giratório analisador, Bertrand lente pode trocar muito rapidamente de
conoscópico e ortoscópico imagens.
Compensador Slot sobre porta-objetivas. Vários compensadores pode ser usado para melhorar o avançado quantitativo medição de o sinal de o fraco birrefringente material.
Imagens adquiridas pelo Sistema
