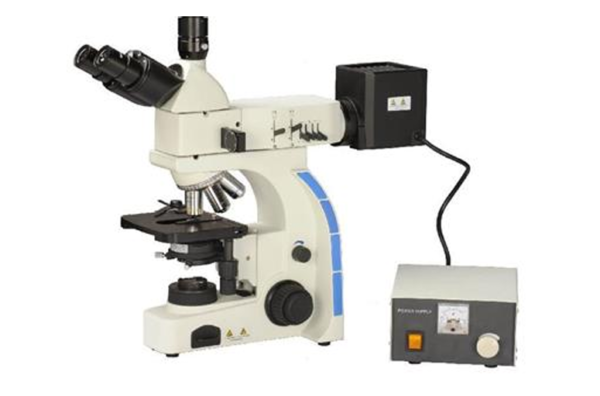

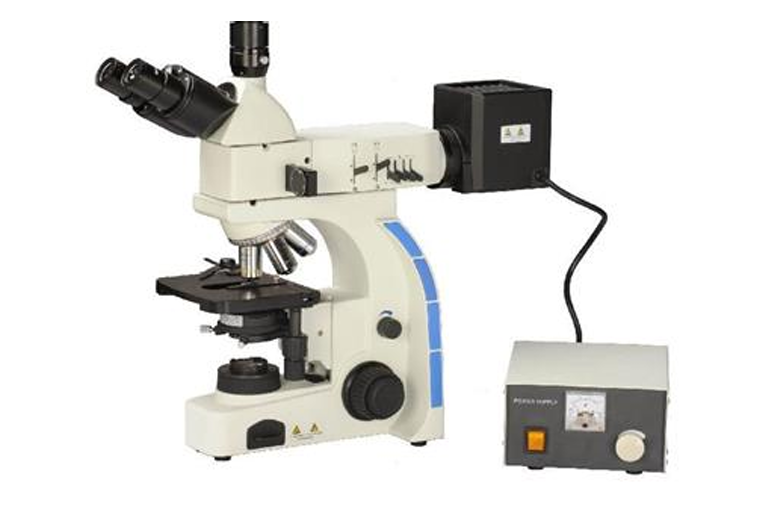

Microscópio Metalográfico (POL/PETRO) com luz transmitida e refletida Microscópio Trinocular Metalográfico com luz polarizada para a técnica de Luz Refletida) o FWL – 2750 Metal é desenvolvido e voltado para a indústria de semicondutores, análise de polímeros, indústria eletrônica, indústria metalúrgica e pesquisa com polímeros e cerâmica também utilizado como microscópio avançado em Metalurgia e na área de bio-nanotecnologia, pode ser amplamente utilizado para identificar e analisar Semi condutores, FPD, encapsulamento de Circuito, circuito de substrato, Material, Fundição /Metal /Peças de cerâmica, moldes de precisão. Este instrumento adota ambos os tipos de iluminação refletida e transmitida, campo claro e campo escuro com possibilidade de adaptação futura à técnica DIC.
A polarização pode proceder de acordo com reflexo da iluminação, e a observação de campo brilhante é feito sob luz transmitida de alta qualidade e confiável sistema óptico traz imagens muito mais nítidas e precisas. O projeto possui a ergonomia necessária para realizar o seu trabalho de forma ergonômica.
Opcional possui iluminação LED, segundo a necessidade da aplicação e/ou opção do cliente.
| Especificação | |
|---|---|
| Tubo Trinocular | Tubo de observação trinocular (com saída para câmera) articulado tipo siedentopf com inclinação de 45 graus e distância interpupilar regulável 52-75 mm e ajuste de dioptria +/-5 (ajustes de diferença ótica) |
| Oculares | Oculares com ampliação de 10x e campo amplo de observação wf10x (20mm) de alto ponto de focalização, prismas internos de alta transmissão e tratamento fungicida em toda trajetória óptica |
| Objetivas | Objetiva epi-planacromática Objetiva plana-acromáticas / especiais para luz refletida conforme descriminado abaixo: – 100 vezes/ pl l10x/0.2/ 20,2 mm – 200 vezes/ pll20x/0.40/ 8.80 mm 500 vezes / pl l50x/0.70/ 3.68 mm – 1000 vezes/ pll100x/0.85seco/ 0.40 mm |
| Revolver Porta Objetivas | Revolver porta objetiva reverso quíntuplo com rotação através de rolamento de esferas e sistema de parada tipo “click” |
| Platina | Platina mecânica de coordenadas quadradas de área de242x200mm suporte de amostra estável com e presilha para travamento de amostras. e comando do lado direito |
| Filtros | Filtros verde, amarelo, azul e branco fosco |
| Condensador | Condensador tipo abbe com abertura numérica NA 1,25, parafusos de centralização para iluminação segundo koehler e diafragma íris de abertura integrado, iluminando todo o campo de visão, para todos os aumentos com analisador giratório em 360º. |
| Estativa | Estativa modular ergonométrica robusta com ajuste do sistema de focagem (vertical) com comandos bilaterais manual macro e micrométricos coaxiais (divisão 0,002 mm); platina mecânica de coordenadas quadradas de área de242x200mm com movimentação de 30x30mm através de sistema charriot coaxial XY, milimetrado/graduado com comando à direita |
| Iluminação | Sistema de iluminador de luz refletida em halogênio 6vx30w, (opcional led de 5w com 6000graus k. branca fria) com controle eletrônico e ajuste de intensidade regulável. Iluminação köhler (elimina a luminação irregular no campo de visão), ajuste da abertura do diafragma e campo claro; – suporte de amostra estável- tensão de alimentação 220v (60hz) |
| Polarização | Sistema de polarização com polarizador fixo incorporado na peça intermediaria do (refletida) epi-iluminador e analisador giratório em 360º incorporado embaixo do condensador. |
| Acompanha | Capa plástica para proteção |
| Lâmpada halógena de reserva | |
| Fusível de reserva | |
| Cabo de ligação elétrica padrão abnt nbr. | |
| Tensão de Alimentação 220v (60hz) | |
| Manual em Português. | |
