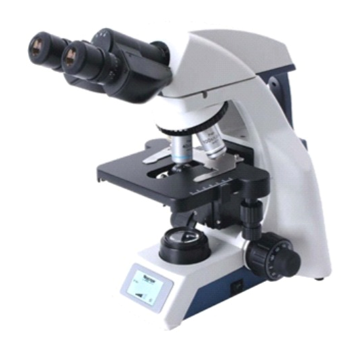

Microscópio Óptico Binocular de aumentos de até 2000 (Com par de oculares de 20X opcional), especialmente configurado para as áreas de Pesquisa e Patologia.
Especificações Técnicas
|
Estativa |
Estativa robusta e base estabilizada de metal resistente a corrosão, com design ergonômico, focalização Macro e Micrométrico conjugado, micro/macro em botões bilaterais, coaxial. Com todas as engrenagens em aço industrial
– Ajuste de tensão com botão de ajuste de foco macrométrico Iluminação LED de 3W Foco macrométrico de 37,7 mm/ por rotação e micrométrico de 0,2 mm/ por rotação Botões coaxiais e bilaterais. Potenciômetro para regulagem de intensidade da luz frontal com sistema eco de iluminação mais eficiente. Lente de campo colimadora do tipo “fly-eye;” que possibilita iluminar todo o campo de forma homogênea) – Tensão de entrada elétrica por comutação automática: 100-240 VAC 0,48 A máx. 50-60 Hz, saída: DC 4,7- 5,3V 3,0A máx.).
Sistema de ECO-ILUMINACAO FRONTAL Controla e gerencia todas as funções do microscópio, através do Display LCD, localizado na parte frontal do microscópio exibindo o uso de estado do microscópio, incluindo magnificação das objetivas, intensidade da luz, modo de bloqueio, tempo de espera, brilho e modo economia de luz (ECO iluminação), desligamento automático quando em desuso (programável pelo usuário).
|
|
Iluminação |
Iluminação LED 3W com iluminador e refletor, iluminador móvel que permite a troca de lâmpadas pela parte lateral do microscópio com vida útil aproximada de 60.000 Horas provida de diafragma de campo para iluminação segundo koeller.
Com dispositivo de substituição Inovador, que permite a troca do LED sem precisar tombar o equipamento. – A temperatura de cor permanece constante (6000 Graus k) mesmo quando a alteração do brilho e/ou trocas dos aumentos das diferentes objetivas
|
| Comandos Bilaterais | Comandos macro e micrométricos (Conjugado) com curso de 0,002 mm por divisão de focalização bilateral |
| Alça de Transporte | Alça traseira para fácil manuseio ou transporte do equipamento
|
|
Sistema óptico |
Sistema óptico infinito UIS (Universal Infinit. Systems)
Distância parfocal de 45mm (Foco automático entre as objetivas) Todas com tratamento anti0-fugos |
|
Platina Mecânica |
Platina mecânica móvel(manual) com superfície de alta resistência, com medidas 216 X 150 mm com trava anti-quebra de lâminas, com área de trabalho. Platina com cursos transversal (deslocamento) = 76 mm (X) x 30 (Y)mm.
Com botões conjugados charriot e cursora com comando do lado direito, com escala vernier (“GPS” da lâmina); – Possui Movimento de Altura da Platina por guia giratório (engrenagem por pião e cremalheira) – Possui Sistema de Segurança para limitação do movimento Z da Platina, evitando-se quebra de lâminas (com amostras); bem como proteção de possíveis danos as Objetivas – Possui sistema de escala Vernier (movimento X / Y da platina Para reposicionamento preciso da amostra (“GPS” da lâmina);
|
|
Charriot |
Charriot do lado direito, com escala de vernier para reposicionamento rápido da lâmina e suporte porta lâmina para até 2 lâminas simultaneamente agilizando o processo de Analises.; trava de segurança para limitação do movimento Z evitando-se quebra de lâminas com amostras; |
|
Tubo Observação |
Tubo Binocular Tipo Tipo Siedentopf, com sistema ótica infinita, correção de aberrações acromáticas e esféricas e tratamento antifungo, giratório em 360º e inclinação de 30º (opcional de 45º), com ajuste interpupilar de 50 a 75 mm (Ajuste Angular), confeccionando em metal Industrial e ajuste de dioptria para na ocular esquerda
Com Trava do tubo de observação anti-queda e parafuso de giro. Que permite girar o tubo em 360 º
|
|
Ajuste Botões |
Botões(knobs) de ajuste Micrométricos e Macrométricos Bilaterais. e coaxial com escala macro de de 37,7 mm por rotação macro e Micro de 0,2 mm por rotação.
Com knob de tensor do lado esquerdo para ajusto de tensão da platina e ergonomia.
|
|
Oculares |
Par de oculares de 10x de magnificação, com número de Campo visual amplo de 20 mm com ajuste com 10x/20mm FOV (Opcional de 15X/12mm) com regulagem de dioptria de +/- 5 com ambas oculares com proteção de borracha
|
| Condensador | -Condensador tipo ABBE, com abertura numérica 0,80 a 1.25 e diafragma íris (regulável) incorporado fixo e Pre-centralizado e Pre-focalizado para Iluminação segundo “Koehler”. Codificado com escala de Cores para melhor posicionamento das objetivas (Abertura Numérica =NA)
Com abertura lateral (para encaixe dos Slide) para diferentes tipos de anéis em corrediça. (Slide) para as técnicas de contraste de fase e campo escuro Para as seguintes técnicas -Condensador ABBE (NA 1.25/ Campo Claro para Objetivas de 4X–100X (incluso no orçamento)
|
|
Fonte Energia |
Iluminação: Transmitida LED 3W com fonte de alimentação externa bivolt automático (110…240VAC/50…60Hz/30VA)
|
| Botão Controle de Intensidade | Controle de intensidade luminosa e liga / desliga
|
|
Substituição de lâmpadas |
Sistema de troca de lâmpada com utilização de ferramenta apropriada, evitando-se manuseio por pessoa não autorizada.
|
|
Revólver porta objetivas |
Revólver reverso (Invertido para dentro) Quadruplo (Opcional Quintuplo) – giratório montado em mecanismos de precisão sobre esferas, garantindo perfeito alinhamento óptico.
Revólver reverso, com jogo padrão de objetivas Plana-Acromáticas CFI 45, corrigidas ao infinito:
|
|
Objetivas |
Jogo padrão de objetivas Plana-Acromáticas Tipo CFI 45mm de
Parfocalização (corrigidas ao infinito): óptica com 04 objetivas Plana-Acromáticas Infinita (UIS), com tratamento antifungo, fixas no revólver para evitar a retirada por pessoas não autorizadas composto por: – 01 Objetiva Plana-Acromática de 4x / AN 0,10 WD= 25 mm de Óptica Infinita – 01 Objetiva Plana-cromática de 10x / AN 0,25 WD-6.7mm de Óptica Infinita – 01 Objetiva Plana-cromática de 40x AN 0,65 WD=0,60 mm, retrátil; de Óptica Infinita – 01 Objetiva Plana-cromática de 100x AN 1,25 WD=0,14 mm imersão a óleo, retrátil; de Óptica Infinita Todo o Equipamentos Engrenagens internas (Pinhões e Cremalheiras) em metal Industrial. Optica com tratamento anti-fungos em toda trajetória óptica NA- Abertura Numérica WD= Distância de Trabalho |
|
Acompanha |
– Capa de Proteção contra pó
– LED para iluminação transmitida.3W – Frasco de óleo de imersão de 8ml – Manual de uso em português. – Cabo de forca Padrão NBR Peso Aproximado 5,5 Kg. (já Inclusos os acessórios)
|
|
Possibilidades Futuras |
– Utilização de iluminação transmitida e refletida (fluorescência)
– Anel em slide para campo escuro e contraste de fase (Para Amostras Birrefringentes) e Polarização Simples – Acrescentar outra Objetiva (20x e 60X) Para Porta Objetiva – Sistema de Epi-Iluminação para Fluorescência para Filtros UV, Verde e Azul -Sistema de captura e analises de imagens Fotomicrografia Digital – Objetivas Plana-Acromática de 20x N.A =0,40 W.D 3,70 mm – Objetiva Plana-Acromática de 60x – N.A =0,8 0 W.D 0,25 mm
|
