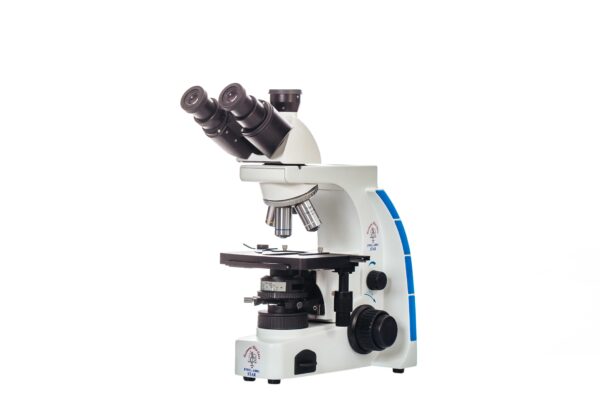

Sistema Modular de Microscopia Óptico Binocular/Trinocular vertical, especialmente configurado para atividades de Ensino e/ou Pesquisa para as áreas de Ciências da Vida: Micologia, Bacteriologia, Urianálise e Parasitologia, Imunologia e Hematologia; configurado para as Técnicas de: Campo Claro, Campo Escuro e Contraste de Fase.
Especificações Técnicas
|
Estativa |
Estativa robusta e base estabilizada de metal resistente a corrosão, com design moderno e ergonômico, focalização Macro e Micrométrico conjugado, micro/macro em botões bilaterais, coaxial. Com todas as engrenagens em aço industrial
– Ajuste de tensão com botão de ajuste de foco macrométrico Iluminação LED de 3W ( Equivalente a 30Wats) Foco macrométrico de 37,7 mm/ por rotação e micrométrico de 0,2 mm/ por rotação Botões coaxiais e bilaterais. Macrométrico Com tensor
Todas as engrenagens Pinhao e Cremalheiras em metal industrial
Botões de ajuste Micrométricos e Macrométricos Bilaterais. e coaxial com escala macro de de 37,7 mm por rotação e Micro de 0,2 mm por rotação. Com sistema de focalização com antebraços apoiado na bancada mantendo a coluna do observados reta,(Ergonomico)
-Suporte para mão na Parte traseira do microscópio para transportar o equipamento com segurança
|
|
Iluminação |
Iluminação halógena embutida na base controlado por placa eletrônica, Iluminação LED 3W com iluminador e refletor, iluminador móvel que permite a troca de lâmpadas pela parte lateral do microscópio com vida útil aproximada de 60.000 Horas provida de diafragma de campo para iluminação segundo koeller.
Com dispositivo de substituição Inovador, que permite a troca do LED sem precisar tombar o equipamento. – A temperatura de cor permanece constante (6000 Graus k) mesmo quando a alteração do brilho e/ou trocas dos aumentos das diferentes objetivas -Com Fonte de Energia externa ao Microscópio Iluminação Bivolt Automático |
|
Comandos Bilaterais |
Comandos com Sistema de Focalização macro e micrométricos (Conjugado) com curso de 0,002 mm por divisão de focalização bilateral e coaxial
s com ajuste de tensão do lado esquerdo , com controle do charriot próximo do comando (ergonômico) |
| Alça de Transporte | Alça traseira para fácil manuseio ou transporte do equipamento |
|
Sistema óptico |
Sistema óptico infinito UIS (Universal Infinit. Systems)
Distância Parfocal de 45- 60mm (Foco automático entre as objetivas) Optica Produzida em Alto Cristal com tratamento antifungos e isenta e aberrações cromáticas e esféricas |
|
Platina Mecânica |
Platina mecânica móvel (Retangular) com superfície de alta resistência, com medidas 216 X 150 mm com trava de segurança anti-quebra de lâminas, com área de trabalho (deslocamento = 76 mm (X) x 54 (Y)mm. Com botões conjugados charriot e cursora com comando do lado direito, com escala vernier.
– Possui Movimento de Altura da Platina por guia giratório (engrenagem por pião e cremalheira em metal industrial) -Com mecanismo de regulagem da altura para evitar quebras de lâminas e possível danos as objetivas – Possui Trava de segurança para limitação do movimento Z evitando-se quebra de lâminas com amostras; bem como proteção de possíveis danos as Objetivas e subplatina porta condensador, com movimento vertical da altura do condensador
|
|
Charriot |
Charriot graduado do lado direito, com escala de vernier para reposicionamento rápido da lâmina e suporte porta lâmina para até 2 lâminas simultaneamente agilizando o processo de Analises.; trava de segurança para limitação do movimento Z evitando-se quebra de lâminas com amostras; com movimento coaxial X=76 mm e Y=54 mm |
|
Tubo Observação |
Tubo Binocular Tipo Tipo Siedentopf, com sistema ótica infinita, correção de aberrações acromáticas e esféricas e tratamento antifungo, giratório em 360º em trorno do eixo paralelo com a linha de visão e inclinação de 30º com o plano Horizontal , com ajuste interpupilar de 45 a 75 mm, confeccionando em metal Industrial e ajuste de dioptria para ambos os olhos
Acompanha seta indicadora em uma das oculares |
|
Ajuste Botões |
Botões de ajuste Micrométricos e Macrométricos Bilaterais. e coaxial com escala macro de de 37,7 mm por rotação e Micro de 0,2 mm por rotação.
Com sistema de focalização com antebraços apoiado na bancada mantendo a coluna do observados reta,(Ergonomico) |
|
Oculares |
Par de oculares de 10x de aumento, com número de Campo visual amplo de 20 mm com ajuste (10x/20mm FOV) com regulagem de dioptria de +/- 5 em ambas oculares; com proteção de borracha(Olhetes)~Sendo um com seta indixadora
Acompanha seta indicadora em 1 das oculares
|
| Condensador | -Condensador móvel tipo ABBE, com abertura numérica NA 1.25 e diafragma íris (regulável) incorporado.Para campo Claro Pre-centralizado e Pre-focalizado para Iluminação segundo “Koehler”. com regulagem da altura por pião e cremalheira.
Com abertura lateral (para encaixe dos Slide) para diferentes tipos de anéis em corrediça. (Slide) Para as seguintes técnicas -Condensador ABBE (NA 1.25/ Campo Claro para Objetivas de (4X–100X) (incluso no orçamento) -Condensador com abertura lateral para slide (AN0,80 -1,25) para objetivas de (4X–100X) Incluso no orçamento. – Suporte para Filtros Contraste de Fase / Filtro colorido |
|
Fonte Energia |
Iluminação: Transmitida LED 3W com fonte de alimentação externa bivolt automático (110…240VAC/50…60Hz/30VA) com adaptador para diferentes padrões de Plugues
Iluminação equivalente a 39W.
|
|
Botão Controle de Intensidade |
controle de intensidade luminosa continua incorporado ao microscópio, função liga/desliga e controle de intensidade de luz num único botão |
| Substituição de lâmpadas | Sistema de troca de lâmpada com utilização de ferramenta apropriada, evitando-se manuseio por pessoa não autorizada. |
|
Revólver porta objetivas |
Revólver reverso (com inclinação Invertido para dentro) Quadruplo – giratório montado em mecanismos de precisão sobre esferas, garantindo perfeito alinhamento óptico. |
|
Objetivas |
Jogo óptico com 04 objetivas Plana-Acromáticas Infinita (UIS), antifungo, fixas no revólver para evitar a retirada por pessoas não autorizadas composto por:
– 01 Objetiva E- Plana- Acromática de 4x / AN 0,17 WD= 31 mm de Óptica Infinita – 01 Objetiva E- Plana- Acromática de 10x / AN 0,25 WD=7.5 mm de Óptica Infinita — 01 Objetiva E- Plana-Acromática de 40x AN 0,65 WD=0,63 mm retrátil; de Óptica Infinita – 01 Objetiva E-Plana-Acromática de 100x AN 1,25 WD=0,21 mm imersão a óleo -, retrátil; de Óptica Infinita Todo o Equipamentos Engrenagens internas (Pinhões e Cremalheiras) em metal Industrial. Optica com tratamento anti-fungos em toda trajetória óptica NA- Abertura Numérica – WD= Distância de Trabalho |
|
Acompanha |
– Capa de Proteção contra pó
– LED para iluminação transmitida.3W – Filtros: Azul Luz do dia Amarelo e Verde – Frasco de óleo de imersão de 8ml – Manual de uso em português. – Cabo de forca Padrão NBR -Garantia de 12 meses – Instalação e treinamento inclusos na Proposta |
|

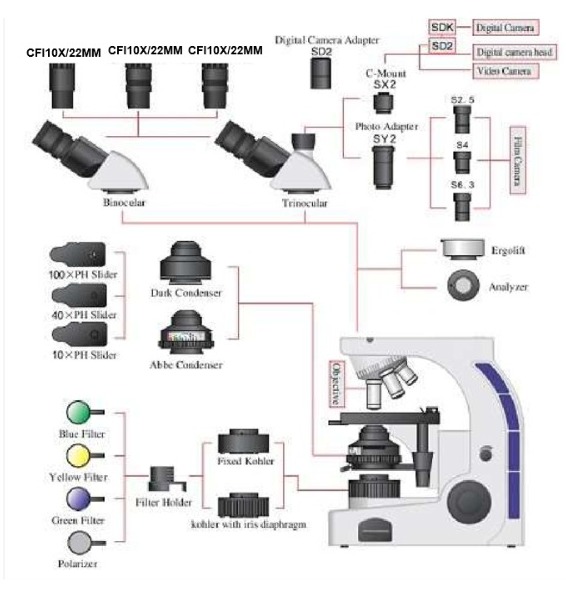

Possibilidades Futuras |
– Utilização de iluminação transmitida e refletida (fluorescência)
– Anel em slide para campo escuro e contraste de fase (Para Amostras Birrefringentes) e Polarização Simples – Acrescentar outra Objetiva (20x e 60X) Para Porta Objetiva – Sistema de Epi-Iluminação para Fluorescência para Filtros UV, Verde e Azul -Sistema de captura e analises de imagens Fotomicrografia Digital |
